2ПГУ-5-1
|
| Поддерживающие зажимы типа ПГУ снабжены роликами, по
которым производится раскатка и визирование проводов, что
позволяет упростить монтаж алюминиевых и сталеалюминиевых
проводов на промежуточно-угловых опорах, так как позволяет
исключить сложную операцию по перекладке проводов из раскаточных
роликов в зажимы с опусканием их на землю и подъемом на
опоры. Зажим типа ПГУ для одного провода состоит из корпуса
с двумя роликами, подвески и зажимного устройства. Зажимы
поддерживающие глухие угловые для двух, трех, пяти проводов
в фазе состоят из коромысла, на котором смонтированы зажимы
типа ПГУ для одного провода. Ролики зажимов отлиты из алюминиевого
сплава, а коромысла зажимов и подвески изготовляются из
ковкого чугуна и стали. В зависимости от диаметра монтируемого
провода зажима комплектуются соответствующими плашками.
Зажимы ПГУ-5-1 - плашками "А" для проводов диаметром 18.8-22.4
мм; плашками "Б" для проводов диаметром 34.2 мм и плашками
"В" для проводов диаметром 34.7-37.7 мм. |

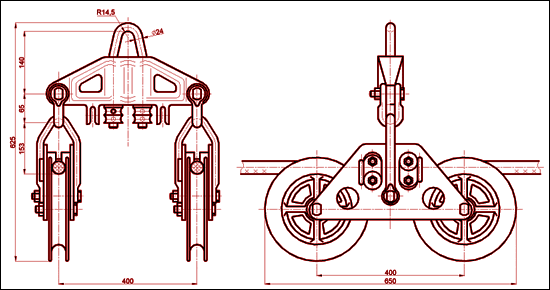

Зажимы поддерживающие типа 2ПГУ-5-1 для крепления на промежуточно-угловых
опорах.
| Марка зажима |
Число проводов в фазе |
Диаметр алюминиевых
и сталеалюминиевых проводов |
Разрушающая нагрузка,
не менее |
Масса |
| |
|
мм |
кН |
кг |
| 2ПГУ-5-1 |
2 |
18,8—37,7 |
200 |
40,1 |
|
|
