НБ-2-6А
|
Зажимы натяжные типов НБ и НЗ предназначены для крепления
алюминиевых, сталеалюминевых и медных проводов сечением
от 70 до 300 мм2 и выпускаются болтовыми марок НБ-2-6А и
марок НБ-3-6Б и заклинивающиеся марки НЗ-2-7.
Детали зажимов изготавливаются: корпус зажимов НБ-2-6А,
НЗ-2-7 и клин зажима НЗ-2-7 — из алюминиевого сплава; корпус
зажима НБ-3-6Б — из ковкого чугуна; плашки — из алюминиевого
сплава; остальные детали — из стали.
Для алюминиевых и сталеалюминевых проводов болтовой зажим
НБ-3-6Б поставляется с алюминиевой прокладкой, уложенной
вдоль желоба корпуса зажима. Для медных проводов применяются
прокладки из мягкой меди. Для проводов А150-А300 зажим НБ-3-6Б
комплектуется ушком У1-12-16.
|

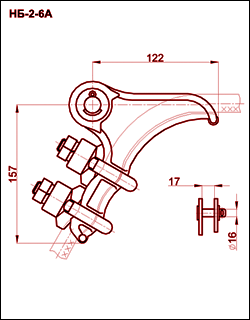

Зажим натяжной НБ-2-6А
Марка зажима |
Марка провода
по ГОСТ 839-80 |
Прочность заделки провода |
Разрушающая
нагрузка,
не менее |
Масса |
|
|
кН |
кН |
кг |
НБ-2-6А |
А95
А120
А150
М95
М120
АС70/11
АС95/16
АС120/19 |
13,2
17,7
21,7
33,9
38,7
21,7
30,0
37,4 |
57 |
1,11 |
|
|
