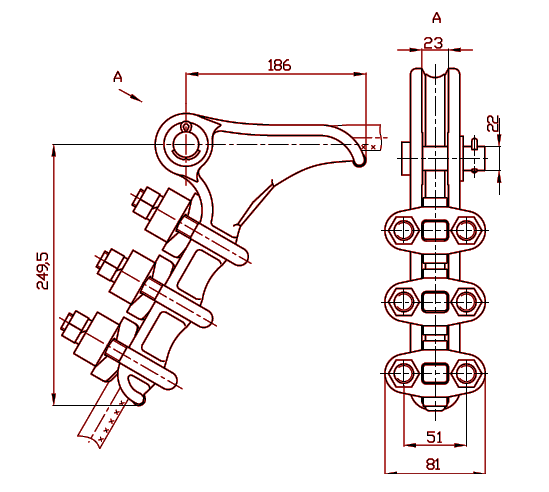

Зажим НБ-90/15-22
|
Натяжной болтовой зажим НБ-90/15-22 предназначен для крепления алюминиевых, сталеалюминиевых, медных и защищенных проводов СИП-3, ПЗВ и ПЗВГ к натяжным изолирующим подвескам анкерных, анкерно-угловых и концевых опор.
Зажим НБ-90/15-22 имеет корпус и прижимные плашки из алюминиевого сплава, что значительно сокращает потери от перемагничивания.
Данная конструкция не требует применения алюминиевой пластины и не повреждает провода.
При присоединении изолированных проводов требуется снятие изоляции в месте наложения зажима.
Зажим изготавливается по ТУ 3449-001-52819896-2010 и является современным аналогом зажимов НБ-3-6А и НБ-3-6Б.
Зажим Зажим НБ-90/15-22. Технические характеристики
| Наименование |
Марка неизолированного провода по ГОСТ 839-80 |
Марка защищенного провода СИП-3 |
Прочность заделки провода, кН, не менее |
Разрушающая нагрузка, кН, не менее |
Масса, кг |
| НБ-90/15-22 |
А150 |
- |
20,5 |
88,2 |
2,84 |
| А185 |
- |
25,3 |
| А240 |
|
33,0 |
| А300 |
|
39,8 |
| АС150/19 |
СИП-3 1х150 |
41,7; 41,29 |
| АС150/24 |
|
47,0 |
| АС150/34 |
|
56,4 |
| АС185/24 |
|
50,4 |
| АС185/29 |
|
53,7 |
| АС185/43 |
|
70,0 |
| АС205/27 |
|
55,5 |
| АС240/32 |
|
65,4 |
| АС240/39 |
|
70,7 |
|
